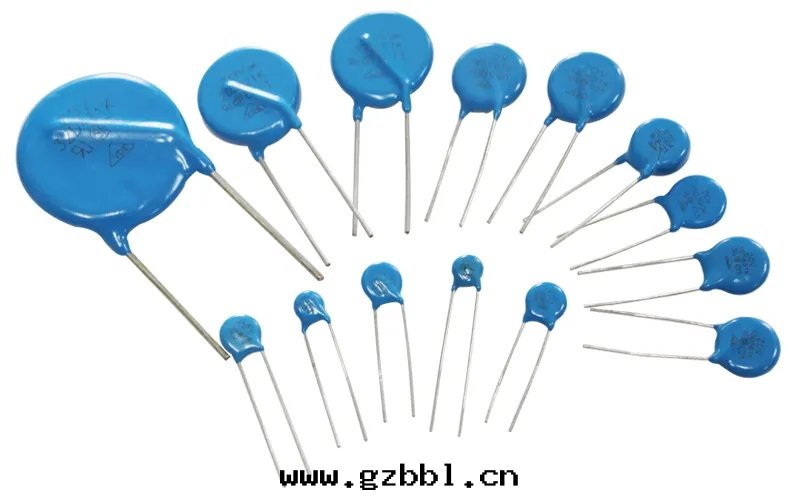

陶瓷電容器（ceramic capacitor；ceramic condenser ）又称为瓷介電容器或獨石電容器。顧名思義，瓷介電容器就是介質材料为陶瓷的電容器。根據陶瓷材料的不同，可以分为低頻陶瓷電容器和高頻陶瓷電容器两類。按結構形式分類，又可分为圆片狀電容器、管狀電容器、矩形電容器、片狀電容器、穿心電容器等多種。它的外形以片式居多，也有管形、圆形等形狀。
陶瓷電容器是以陶瓷材料为介質的電容器的总称。其品種繁多，外形尺寸相差甚大。按使用電壓可分为高壓，中壓和低壓陶瓷電容器。按温度系數，介電常數不同可分为負温度系數、正温度系數、零温度系數、高介電常數、低介電常數等。此外，還有I型、II型、III型的分類方法。一般陶瓷電容器和其他電容器相比，具有使用温度較高，比容量大，耐潮湿性好，介質損耗較小，電容温度系數可在大範圍内選擇等優點。廣泛用于電子電路中，用量十分可觀。
陶瓷電容器種類
一、半導體陶瓷電容器
（1）、表面层陶瓷電容器 電容器的微小型化，即電容器在盡可能小的體積内獲得盡可能大的容量，这是電容器發展的趨向之一。对于分離電容器組件来说，微小型化的基本途徑有两个：①使介質材料的介電常數盡可能提高；②使介質层的厚度盡可能減薄。在陶瓷材料中，铁電陶瓷的介電常數很高，但是用铁電陶瓷制造普通铁電陶瓷電容器时，陶瓷介質很難做得很薄。首先是由于铁電陶瓷的強度低，較薄时容易碎裂，難于進行實際生産操作，其次，陶瓷介質很薄时易于造成各種各樣的組織缺陷，生産工藝難度很大。
表面层陶瓷電容器是用钛酸鋇等半導體陶瓷的表面上形成的很薄的绝緣层作为介質层，而半導體陶瓷本身可視为電介質的串聯回路。表面层陶瓷電容器的绝緣性表面层厚度，視形成方式和条件不同，波動于0.01～100μm之間。这樣既利用了铁電陶瓷的很高的介電常數，又有效地減薄了介質层厚度，是制備微小型陶瓷電容器一个行之有效的方案。
下图（a）为表面层陶瓷電容器的一般結構，（b）为其等效電路。在半導體陶瓷表面形成表面介質层的方法很多，这里僅作簡單介紹。在BaTiO3導體陶瓷的两个平行平面上燒滲银電极，银電极和半導體陶瓷的接觸介面就会形成极薄的阻挡层。由于Ag是一種電子逸出功較大的金屬，所以在電场作用下，BaTiO3導體陶瓷与Ag電极的接觸介面上就会出現缺乏電子的阻挡层，而阻挡层本身存在着空間電荷极化，即介面极化。这樣半導體陶瓷与Ag電极之間的这種阻挡层就構成了實際上的介質层。
这種電容器瓷件，先在大气气氛中燒成，然後在還原气氛中強制還原半導化，再在氧化气氛中把表面层重新氧化成绝緣性的介質层。再氧化层的厚度應控制适當。若氧化膜太薄，電极和陶瓷間仍可呈現pn結的整流特性，绝緣電阻和耐電強度都得不到改善。随着厚度的逐漸增加，pn結的整流特性消失，绝緣電阻提高，对直流偏壓的依存性降低。但是，再氧化的时間不宜过长，否則可能導致陶瓷内部重新再氧化而使電容器的容量降低。還原處理的温度为800～1200℃，再氧化處理的温度为500～900℃。經還原處理後的陶瓷材料，绝緣電阻率可降至10～103Ω·cm，表面层的電阻率低于内部瓷體的電阻率；薄瓷片的電阻率，一般比處理条件相同的較厚瓷體的電阻率低一些。由于再氧化處理形成的表面绝緣性介質层的厚度比較薄，所以盡管其介電常數不一定很高，但是經還原再氧化處理後，該表面层半導體陶瓷電容器的單位面積容量仍可达0.05～0.06μF/cm2。
（2）晶界层陶瓷電容器 晶粒發育比較充分的BaTiO3半導體陶瓷的表面上，塗覆适當的金屬氧化物（例如CuO或Cu2O、MnO2、Bi2O3、Tl2O3等），在适當温度下，于氧化条件下進行热處理，塗覆的氧化物将与BaTiO3形成低共溶液相，沿開口气孔和晶界迅速擴散滲透到陶瓷内部，在晶界上形成一层薄薄的固溶體绝緣层。这種薄薄的固溶體绝緣层的電阻率很高（可达1012～1013Ω·cm），盡管陶瓷的晶粒内部仍为半導體，但是整个陶瓷體表現为顯介電常數高达2×104到8×104的绝緣體介質。用这種瓷制備的電容器称为晶界层陶瓷電容器（boundarg layer ceramic capacitor），簡称BL電容器。
二、高壓陶瓷電容器
（一）、概述
随着電子工业的高速發展，迫切要求開發擊穿電壓高、損耗小、體積小、可靠性高的高壓陶瓷電容器。近20多年来，國内外研制成功的高壓陶瓷電容器已經廣泛應用于電力系統、激光電源、磁带录像機、彩電、電子顯微鏡、复印機、辦公自動化設備、宇航、導彈、航海等方面。
高壓陶瓷電容器的瓷料主要有钛酸鋇基和钛酸锶基两大類。钛酸鋇基陶瓷材料具有介電系數高、交流耐壓特性較好的優點，但也有電容變化率随介質温度升高、绝緣電阻下降等缺點。钛酸锶晶體的居里温度为-250℃，在常温下为立方晶系鈣钛礦結構，是順電體，不存在自發极化現象，在高電壓下钛酸锶基陶瓷材料的介電系數變化小，tgδ及電容變化率小，这些優點使其作为高壓電容器介質是十分有利的。
（二）、制造工藝要點
（1）、原料要精選
影響高壓陶瓷電容器質量的因素，除瓷料組成外，優化工藝制造、嚴格工藝条件是非常重要的。因此，对原料既要考慮成本又要注意純度，選擇工业純原料时，必須注意原料的适用性。
（2）、熔块的制備
熔块的制備質量对瓷料的球磨细度和燒成有很大的影響，如熔块合成温度偏低，則合成不充分。对後續工藝不利。如合成料中殘存Ca2+，会阻礙軋膜工藝的進行：如合成温度偏高，使熔块过硬，会影響球磨效率：研磨介質的雜質引入，会降低粉料活性，導致瓷件燒成温度提高。
（3）、成型工藝
成型时要防止厚度方向壓力不均，坯體閉口气孔过多，若有較大气孔或层裂産生，会影響瓷體的抗電強度。
（4）、燒成工藝
應嚴格控制燒成制度，采取性能優良的控温設備及導热性良好的窯具。
（5）包封
包封料的選擇、包封工藝的控制以及瓷件表面的清潔處理等对電容器的特性影響很大。岡此，必須選擇抗潮性好，与瓷體表面密切結合的、抗電強度高的包封料。目前，大多選擇环氧樹脂，少數産品也有選用酚醛脂進行包封的。還有采取先绝緣漆塗覆，再用酚醛樹脂包封方法的，这对降低成本有一定意義。大規模生産線上多采用粉末包封技術。为提高陶瓷電容器的擊穿電壓，在電极与介質表面交界邊緣四周塗覆一层玻璃釉，可有效地提高電視機等高壓電路中使用的陶瓷電容器的耐壓和高温負荷性能，如塗有一種硼硅酸铅玻璃釉，可使該電容器在直流電场下的；蕾穿電壓提高1.4倍；在交流電场下的擊穿電壓提高1.3倍。
三、多层陶瓷電容器
多层陶瓷電容器（Multilayer Ceramic Capacitor，MLCC）是片式元件中應用最廣泛的一類，它是将内電极材料与陶瓷坯體以多层交替並聯叠合，並共燒成一个整體，又称片式獨石電容器，具有小尺寸、高比容、高精度的特點，可貼装于印制電路闆（PCB）、混合集成電路（HIC）基片，有效地縮小電子信息終端産品（尤其是便攜式産品）的體積和重量，提高産品可靠性。順應了IT産业小型化、輕量化、高性能、多功能的發展方向，國家2010年遠景目标綱要中明确提出将表面貼装元器件等新型元器件作为電子工业的發展重點。它不僅封装簡單、密封性好，而且能有效地隔離异性電极。MLCC在電子線路中可以起到存儲電荷、阻斷直流、濾波、禍合、區分不同頻率及使電路调諧等作用。在高頻開關電源、計算機网絡電源和移動通信設備中可部分取代有機薄膜電容器和電解電容器，並大大提高高頻開關電源的濾波性能和抗干扰性能。
1、小型化
对于便攜式攝录機、手機等袖珍型電子産品，需要更加小型化的MLCC産品。另一方面，由于精密印刷電极和叠层工藝的進步，超小型MLCC産品也逐步面世和取得應用。以日本矩形MLCC的發展为例，外形尺寸已經從20世紀80年代前期的3216減小到現在的0603。國内企业生産的MLCC主流産品是0603型，已突破了0402型MLCC大規模生産的技術難關。0201型MLCC已研制出樣品，産业化技術以及國内市场需求均處于發育成熟階段，目前最小的020l型MLCC长邊甚至不到500 μm。
2、低成本化——賤金屬内電极MLCC
傳統的MLCC由于采用昂貴的钯電极或钯银合金電极，其制造成本的70%被電极材料占去。包括高壓MLCC在内的新一代MLCC，采用了便宜的賤金屬材料鎳、铜作電极，大大降低了MLCC的成本。但是賤金屬内電极MLCC需要在較低的氧分壓下燒結以保證電极材料的導電性，而过低的氧分壓会带来介質瓷料的半導化傾向，不利于元件的绝緣性和可靠性。村田制作所先後開發出几種抗還原瓷料，在還原气氛下燒結，制成的電容器的可靠性可与原先使用貴金屬電极的電容器相媲美，这類電容器一面世便很快進入市场。目前，賤金屬化的Y5V組别電容器的銷量已占該組别MLCC的一半左右，另外正在尋求擴大賤金屬電极在其他組别電容器上的應用。
我國在这方面也有顯著進展。清華大學与元器件廠商合作用化學方法制備高純钛酸鋇纳米粉（20～100 nm），通过受主摻雜和双稀土摻雜構建“核一殼”結構来提高材料高温抗還原性和實現温度穩定特性，研制出一系列具有自主知識産權的温度穩定型高性能纳米/亞微米晶抗還原钛酸鋇瓷料，所研制的材料配方組成、制備方法具有獨創性，材料综合性能居國際領先水平。其中高性能X7R（0302）賤金屬内電极MLCC瓷料室温相对介電常數高达3 000，陶瓷晶粒尺寸小于300 nm，容温變化率小于±12%，介電損耗小于2.5×10-2，绝緣電阻率約为1013 Ω·cm。MLCC擊穿场強大于70 MV/m。已制備出超薄层賤金屬内電极MLCC産品，陶瓷介質單层厚度約为3 μm。
3、大容量化、高頻化
一方面，伴随半導體器件低壓驅動和低功耗化，集成電路的工作電壓已由5 V降低到3 V和1.5 V；另一方面，電源小型化需要小型、大容量産品以替代體積大的鋁電解電容器。为了滿足这類低壓大容量MLCC的開發与應用，在材料方面，已開發出相对介電常數比BaTiO3高1～2倍的弛豫類高介材料。在開發新産品过程中，同时發展了三種關键技術，即制取超薄生片粉料分散技術、改善生片成膜技術和内電极与陶瓷生片收縮率相匹配技術。最近日本的松下電子組件公司成功研制出電容量最大为100μF，最高耐壓为25 V的大容量MLCC，該産品可用于液晶顯示器（LCD）的電源線路。
通信産业的快速發展对元器件的頻率要求越来越高。美國Vishay公司推出的Cer—F系列MLCC的高頻特性可以与薄膜電容器相媲美，在高頻段的某些應用中可以替代薄膜電容器。而我國高頻、超高頻MLCC産品与國外仍有一定的差距，主要原因是缺乏基础原料及其配方的研發力度。随着技術不斷更新，現已不斷湧現出了低失真率和沖擊噪聲小的産品、高頻宽温长壽命産品、高安全性産品以及高可靠低成本産品。
陶瓷電容器是以陶瓷材料为介質的電容器的总称。其品種繁多，外形尺寸相差甚大。按使用電壓可分为高壓，中壓和低壓陶瓷電容器。按温度系數，介電常數不同可分为負温度系數、正温度系數、零温度系數、高介電常數、低介電常數等。此外，還有I型、II型、III型的分類方法。一般陶瓷電容器和其他電容器相比，具有使用温度較高，比容量大，耐潮湿性好，介質損耗較小，電容温度系數可在大範圍内選擇等優點。廣泛用于電子電路中，用量十分可觀。
陶瓷電容器種類
一、半導體陶瓷電容器
（1）、表面层陶瓷電容器 電容器的微小型化，即電容器在盡可能小的體積内獲得盡可能大的容量，这是電容器發展的趨向之一。对于分離電容器組件来说，微小型化的基本途徑有两个：①使介質材料的介電常數盡可能提高；②使介質层的厚度盡可能減薄。在陶瓷材料中，铁電陶瓷的介電常數很高，但是用铁電陶瓷制造普通铁電陶瓷電容器时，陶瓷介質很難做得很薄。首先是由于铁電陶瓷的強度低，較薄时容易碎裂，難于進行實際生産操作，其次，陶瓷介質很薄时易于造成各種各樣的組織缺陷，生産工藝難度很大。
表面层陶瓷電容器是用钛酸鋇等半導體陶瓷的表面上形成的很薄的绝緣层作为介質层，而半導體陶瓷本身可視为電介質的串聯回路。表面层陶瓷電容器的绝緣性表面层厚度，視形成方式和条件不同，波動于0.01～100μm之間。这樣既利用了铁電陶瓷的很高的介電常數，又有效地減薄了介質层厚度，是制備微小型陶瓷電容器一个行之有效的方案。
下图（a）为表面层陶瓷電容器的一般結構，（b）为其等效電路。在半導體陶瓷表面形成表面介質层的方法很多，这里僅作簡單介紹。在BaTiO3導體陶瓷的两个平行平面上燒滲银電极，银電极和半導體陶瓷的接觸介面就会形成极薄的阻挡层。由于Ag是一種電子逸出功較大的金屬，所以在電场作用下，BaTiO3導體陶瓷与Ag電极的接觸介面上就会出現缺乏電子的阻挡层，而阻挡层本身存在着空間電荷极化，即介面极化。这樣半導體陶瓷与Ag電极之間的这種阻挡层就構成了實際上的介質层。
这種電容器瓷件，先在大气气氛中燒成，然後在還原气氛中強制還原半導化，再在氧化气氛中把表面层重新氧化成绝緣性的介質层。再氧化层的厚度應控制适當。若氧化膜太薄，電极和陶瓷間仍可呈現pn結的整流特性，绝緣電阻和耐電強度都得不到改善。随着厚度的逐漸增加，pn結的整流特性消失，绝緣電阻提高，对直流偏壓的依存性降低。但是，再氧化的时間不宜过长，否則可能導致陶瓷内部重新再氧化而使電容器的容量降低。還原處理的温度为800～1200℃，再氧化處理的温度为500～900℃。經還原處理後的陶瓷材料，绝緣電阻率可降至10～103Ω·cm，表面层的電阻率低于内部瓷體的電阻率；薄瓷片的電阻率，一般比處理条件相同的較厚瓷體的電阻率低一些。由于再氧化處理形成的表面绝緣性介質层的厚度比較薄，所以盡管其介電常數不一定很高，但是經還原再氧化處理後，該表面层半導體陶瓷電容器的單位面積容量仍可达0.05～0.06μF/cm2。
（2）晶界层陶瓷電容器 晶粒發育比較充分的BaTiO3半導體陶瓷的表面上，塗覆适當的金屬氧化物（例如CuO或Cu2O、MnO2、Bi2O3、Tl2O3等），在适當温度下，于氧化条件下進行热處理，塗覆的氧化物将与BaTiO3形成低共溶液相，沿開口气孔和晶界迅速擴散滲透到陶瓷内部，在晶界上形成一层薄薄的固溶體绝緣层。这種薄薄的固溶體绝緣层的電阻率很高（可达1012～1013Ω·cm），盡管陶瓷的晶粒内部仍为半導體，但是整个陶瓷體表現为顯介電常數高达2×104到8×104的绝緣體介質。用这種瓷制備的電容器称为晶界层陶瓷電容器（boundarg layer ceramic capacitor），簡称BL電容器。
二、高壓陶瓷電容器
（一）、概述
随着電子工业的高速發展，迫切要求開發擊穿電壓高、損耗小、體積小、可靠性高的高壓陶瓷電容器。近20多年来，國内外研制成功的高壓陶瓷電容器已經廣泛應用于電力系統、激光電源、磁带录像機、彩電、電子顯微鏡、复印機、辦公自動化設備、宇航、導彈、航海等方面。
高壓陶瓷電容器的瓷料主要有钛酸鋇基和钛酸锶基两大類。钛酸鋇基陶瓷材料具有介電系數高、交流耐壓特性較好的優點，但也有電容變化率随介質温度升高、绝緣電阻下降等缺點。钛酸锶晶體的居里温度为-250℃，在常温下为立方晶系鈣钛礦結構，是順電體，不存在自發极化現象，在高電壓下钛酸锶基陶瓷材料的介電系數變化小，tgδ及電容變化率小，这些優點使其作为高壓電容器介質是十分有利的。
（二）、制造工藝要點
（1）、原料要精選
影響高壓陶瓷電容器質量的因素，除瓷料組成外，優化工藝制造、嚴格工藝条件是非常重要的。因此，对原料既要考慮成本又要注意純度，選擇工业純原料时，必須注意原料的适用性。
（2）、熔块的制備
熔块的制備質量对瓷料的球磨细度和燒成有很大的影響，如熔块合成温度偏低，則合成不充分。对後續工藝不利。如合成料中殘存Ca2+，会阻礙軋膜工藝的進行：如合成温度偏高，使熔块过硬，会影響球磨效率：研磨介質的雜質引入，会降低粉料活性，導致瓷件燒成温度提高。
（3）、成型工藝
成型时要防止厚度方向壓力不均，坯體閉口气孔过多，若有較大气孔或层裂産生，会影響瓷體的抗電強度。
（4）、燒成工藝
應嚴格控制燒成制度，采取性能優良的控温設備及導热性良好的窯具。
（5）包封
包封料的選擇、包封工藝的控制以及瓷件表面的清潔處理等对電容器的特性影響很大。岡此，必須選擇抗潮性好，与瓷體表面密切結合的、抗電強度高的包封料。目前，大多選擇环氧樹脂，少數産品也有選用酚醛脂進行包封的。還有采取先绝緣漆塗覆，再用酚醛樹脂包封方法的，这对降低成本有一定意義。大規模生産線上多采用粉末包封技術。为提高陶瓷電容器的擊穿電壓，在電极与介質表面交界邊緣四周塗覆一层玻璃釉，可有效地提高電視機等高壓電路中使用的陶瓷電容器的耐壓和高温負荷性能，如塗有一種硼硅酸铅玻璃釉，可使該電容器在直流電场下的；蕾穿電壓提高1.4倍；在交流電场下的擊穿電壓提高1.3倍。
三、多层陶瓷電容器
多层陶瓷電容器（Multilayer Ceramic Capacitor，MLCC）是片式元件中應用最廣泛的一類，它是将内電极材料与陶瓷坯體以多层交替並聯叠合，並共燒成一个整體，又称片式獨石電容器，具有小尺寸、高比容、高精度的特點，可貼装于印制電路闆（PCB）、混合集成電路（HIC）基片，有效地縮小電子信息終端産品（尤其是便攜式産品）的體積和重量，提高産品可靠性。順應了IT産业小型化、輕量化、高性能、多功能的發展方向，國家2010年遠景目标綱要中明确提出将表面貼装元器件等新型元器件作为電子工业的發展重點。它不僅封装簡單、密封性好，而且能有效地隔離异性電极。MLCC在電子線路中可以起到存儲電荷、阻斷直流、濾波、禍合、區分不同頻率及使電路调諧等作用。在高頻開關電源、計算機网絡電源和移動通信設備中可部分取代有機薄膜電容器和電解電容器，並大大提高高頻開關電源的濾波性能和抗干扰性能。
1、小型化
对于便攜式攝录機、手機等袖珍型電子産品，需要更加小型化的MLCC産品。另一方面，由于精密印刷電极和叠层工藝的進步，超小型MLCC産品也逐步面世和取得應用。以日本矩形MLCC的發展为例，外形尺寸已經從20世紀80年代前期的3216減小到現在的0603。國内企业生産的MLCC主流産品是0603型，已突破了0402型MLCC大規模生産的技術難關。0201型MLCC已研制出樣品，産业化技術以及國内市场需求均處于發育成熟階段，目前最小的020l型MLCC长邊甚至不到500 μm。
2、低成本化——賤金屬内電极MLCC
傳統的MLCC由于采用昂貴的钯電极或钯银合金電极，其制造成本的70%被電极材料占去。包括高壓MLCC在内的新一代MLCC，采用了便宜的賤金屬材料鎳、铜作電极，大大降低了MLCC的成本。但是賤金屬内電极MLCC需要在較低的氧分壓下燒結以保證電极材料的導電性，而过低的氧分壓会带来介質瓷料的半導化傾向，不利于元件的绝緣性和可靠性。村田制作所先後開發出几種抗還原瓷料，在還原气氛下燒結，制成的電容器的可靠性可与原先使用貴金屬電极的電容器相媲美，这類電容器一面世便很快進入市场。目前，賤金屬化的Y5V組别電容器的銷量已占該組别MLCC的一半左右，另外正在尋求擴大賤金屬電极在其他組别電容器上的應用。
我國在这方面也有顯著進展。清華大學与元器件廠商合作用化學方法制備高純钛酸鋇纳米粉（20～100 nm），通过受主摻雜和双稀土摻雜構建“核一殼”結構来提高材料高温抗還原性和實現温度穩定特性，研制出一系列具有自主知識産權的温度穩定型高性能纳米/亞微米晶抗還原钛酸鋇瓷料，所研制的材料配方組成、制備方法具有獨創性，材料综合性能居國際領先水平。其中高性能X7R（0302）賤金屬内電极MLCC瓷料室温相对介電常數高达3 000，陶瓷晶粒尺寸小于300 nm，容温變化率小于±12%，介電損耗小于2.5×10-2，绝緣電阻率約为1013 Ω·cm。MLCC擊穿场強大于70 MV/m。已制備出超薄层賤金屬内電极MLCC産品，陶瓷介質單层厚度約为3 μm。
3、大容量化、高頻化
一方面，伴随半導體器件低壓驅動和低功耗化，集成電路的工作電壓已由5 V降低到3 V和1.5 V；另一方面，電源小型化需要小型、大容量産品以替代體積大的鋁電解電容器。为了滿足这類低壓大容量MLCC的開發与應用，在材料方面，已開發出相对介電常數比BaTiO3高1～2倍的弛豫類高介材料。在開發新産品过程中，同时發展了三種關键技術，即制取超薄生片粉料分散技術、改善生片成膜技術和内電极与陶瓷生片收縮率相匹配技術。最近日本的松下電子組件公司成功研制出電容量最大为100μF，最高耐壓为25 V的大容量MLCC，該産品可用于液晶顯示器（LCD）的電源線路。
通信産业的快速發展对元器件的頻率要求越来越高。美國Vishay公司推出的Cer—F系列MLCC的高頻特性可以与薄膜電容器相媲美，在高頻段的某些應用中可以替代薄膜電容器。而我國高頻、超高頻MLCC産品与國外仍有一定的差距，主要原因是缺乏基础原料及其配方的研發力度。随着技術不斷更新，現已不斷湧現出了低失真率和沖擊噪聲小的産品、高頻宽温长壽命産品、高安全性産品以及高可靠低成本産品。
