電容器是一種以電场形式存儲能量的電气設備，它由两块由電介質或非導電物質隔開的金屬闆組成。電容器類型大致分为固定電容和可變電容。最重要的是固定電容的電容器，但也有可變電容的電容器，例如旋轉或微调電容器。固定電容的電容器分为薄膜電容器、陶瓷電容器、電解電容器和超導電容器。本文簡單介紹陶瓷電容器的工作原理、結構和應用特性。

     一、陶瓷電容的极性

      陶瓷電容器最常見于每个電气設備中，它使用陶瓷材料作为電介質。陶瓷電容器是一種無极性器件，这意味着它们沒有极性。所以可以在電路闆上的任何方向連接它。因此，它们通常比電解電容器安全得多。这是下面給出的非极化電容器的符号。许多類型的電容器，例如钽钽珠電容，沒有极性。

     二、陶瓷電容器的結構和性能

     陶瓷電容器主要有三種類型，但也有其它類型可供選擇：
     1、用于樹脂塗层的通孔安装的引線圆盤陶瓷電容器。
     2、表面貼装多层陶瓷電容器（MLC）。
     3、特殊類型的微波裸無铅圆盤陶瓷電容器，旨在安装在PCB上的插槽中。

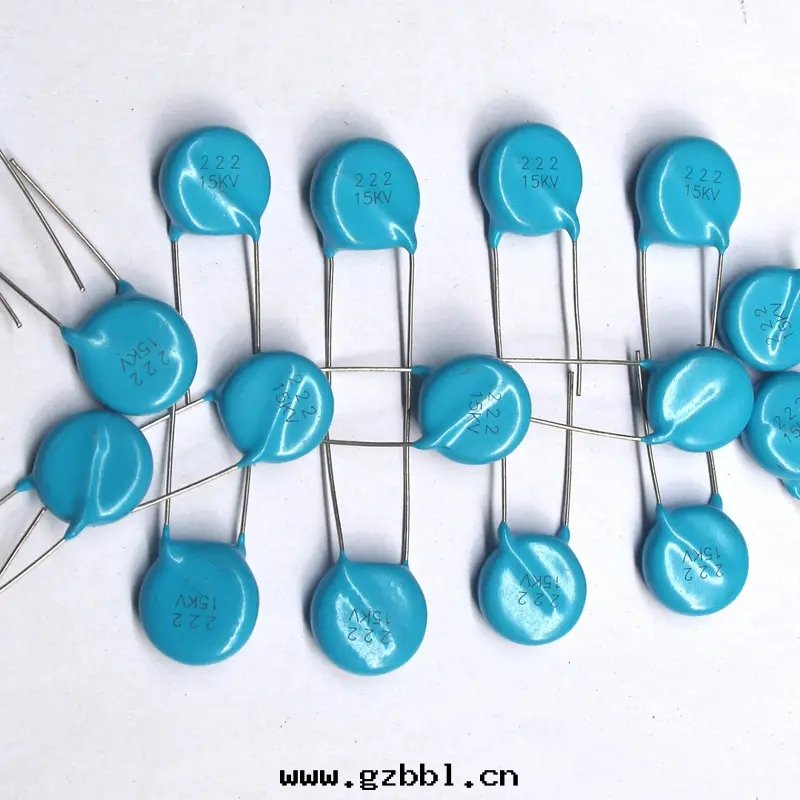

     陶瓷圆盤電容器是通过在陶瓷圆盤的两側塗上银觸點制成的，如上图所示。陶瓷圆盤電容器的電容值約为10pF至100μF，具有多種額定電壓，介于16V至15KV甚至更多。

     为了獲得更高的電容，这些器件可以由多层制成。MLCC由順電體和铁電體材料混合制成，或者与金屬觸點分层。分层过程完成後，将器件置于高温下，对混合物進行燒結，從而得到具有所需性能的陶瓷材料。最後，生成的電容器由许多並聯的較小電容器組成，这導致電容增加。

     據了解，MLCC由500多层組成，最小层厚約为0.5微米。随着技術的進步，在相同體積下，层的厚度会減小，而電容会增加。

     陶瓷電容器電介質因制造商而异，但常見的化合物包括二氧化钛、钛酸锶和钛酸鋇。
     三、陶瓷電容器的分類

     根據陶瓷材料的不同，可以分为低頻陶瓷電容器和高頻陶瓷電容器。按結構形式分類，又可分为圆片狀電容器、管狀電容器、矩形電容器、片狀電容器、穿心電容器等多類電容器。而根據工作温度範圍、温度漂移、容差，定義了不同的陶瓷電容器類别。

     1、Ⅰ類陶瓷電容器

     这類電容主要和温度有關，这些是最穩定的電容器，它们具有近乎線性的特性。

     用作電介質的最常見化合物是：
     A、正温度系數的钛酸鎂。
     B、用于負温度系數電容器的钛酸鈣。

     2、Ⅱ類陶瓷電容器

     这類電容器在體積效率方面表現出更好的性能，但这是以較低的精度和穩定性为代價的。因此，它们通常用于精度不重要的去耦、耦合和旁路應用。
     A、温度範圍：-50°C至+85°C
     B、耗散因數：2.5%
     C、準确度：較差

     3、III類陶瓷電容器

     这類陶瓷電容器具有高容積效率、低精度和低損耗因數。它不能承受高壓。使用的電介質通常是钛酸鋇。
     A、III類電容器将其電容變化-22%至+50%
     B、温度範圍为+10°C至+55°C。
     C、耗散因數：3 至 5%。
     D、具有相當差的準确度（通常为20%或-20/+80%）。
     E、通常用于去耦或其他精度不成問題的電源應用
