钛酸(suān)鋇
时(shí)間(jiān)：2020-12-15
閱读(dú)：
钛酸(suān)鋇（Barium titanate）分(fēn)子式BaTi03，相对(duì)分(fēn)子質(zhì)量(liàng)233.21。
1．産品性(xìng)能(néng)
钛酸(suān)鋇又称偏钛酸(suān)鋇，白(bái)色(sè)結晶粉末(mò)，有(yǒu)四(sì)種(zhǒng)不(bù)同(tóng)晶型：高(gāo)于(yú)120℃时(shí)，穩定(dìng)的(de)是(shì)立方(fāng)晶形；5～120℃时(shí)，穩定(dìng)的(de)是(shì)正(zhèng)方(fāng)晶型；5～90℃时(shí)，穩定(dìng)的(de)是(shì)斜方(fāng)晶型；低(dī)于(yú)90℃时(shí)，穩定(dìng)的(de)是(shì)斜方(fāng)六(liù)面(miàn)體(tǐ)型。钛酸(suān)鋇可(kě)溶于(yú)濃盐酸(suān)、氫氟酸(suān)中(zhōng)，但難溶于(yú)水(shuǐ)和(hé)堿溶液中(zhōng)。熔點(diǎn)1625℃，密度(dù)6.08g/cm3，具有(yǒu)很高(gāo)的(de)介電(diàn)常數。
2．生(shēng)産方(fāng)法(fǎ)
(1)固态法(fǎ) 固态法(fǎ)通(tòng)常又有(yǒu)两(liǎng)種(zhǒng)，一(yī)種(zhǒng)是(shì)以(yǐ)碳酸(suān)鋇法(fǎ)，碳酸(suān)鋇与二氧化(huà)钛于(yú)高(gāo)温(wēn)下(xià)發(fà)生(shēng)反(fǎn)應(yìng)，生(shēng)成(chéng)钛酸(suān)鋇和(hé)二氧化(huà)碳。
BaC03 +TiO2→BaTi03 + CO2↑
另(lìng)一(yī)方(fāng)法(fǎ)是(shì)以(yǐ)硝酸(suān)鋇为(wèi)原料，于(yú)高(gāo)温(wēn)下(xià)与二氧化(huà)钛反(fǎn)應(yìng)，生(shēng)成(chéng)钛酸(suān)鋇与五(wǔ)氧化(huà)二氮。
Ba(NO3)2 +TiO2→BaTi03 +N2O5↑
由(yóu)于(yú)固相法(fǎ)的(de)副産物(wù)是(shì)气(qì)相，易于(yú)与産品分(fēn)離，所(suǒ)以(yǐ)常用(yòng)于(yú)試劑級或(huò)高(gāo)純級钛酸(suān)鋇的(de)制備。
(2)碳酸(suān)盐沉淀法(fǎ) 以(yǐ)TiC14, BaCO3和(hé)碳酸(suān)氫铵为(wèi)主(zhǔ)要(yào)原料。工藝过(guò)程是(shì)先配制好(hǎo)一(yī)定(dìng)濃度(dù)的(de)TiC14溶液，按等摩爾比与BaC03漿料混合。在(zài)室(shì)温(wēn)下(xià)加入(rù)到(dào)NH4HCO3和(hé)NH3的(de)混合液中(zhōng)，生(shēng)成(chéng)偏钛酸(suān)和(hé)碳酸(suān)鋇的(de)共(gòng)沉淀物(wù)。
TiC14＋H2O→TiOCl2＋2HCl
BaC03＋2HC1→BaC12＋H2O＋CO2↑
TiOC12＋BaC12＋4NH4HCO3→H2Ti03＋BaC03↓＋4NH4Cl＋H2O＋3C02↑
将所(suǒ)得共(gòng)沉淀物(wù)过(guò)濾、洗滌，除去沉淀中(zhōng)夹带(dài)的(de)C1-等雜質(zhì)後(hòu)，再進(jìn)行干(gàn)燥、粉碎。然後(hòu)在(zài)低(dī)于(yú)1000℃下(xià)煅燒2～3h，即得BaTiO3粉體(tǐ)。産品的(de)純度(dù)一(yī)般可(kě)达(dá)到(dào)99.5％以(yǐ)上(shàng)，平均粒(lì)度(dù)小于(yú)lum。
也(yě)可(kě)使用(yòng)碳酸(suān)铵代替碳酸(suān)氫铵作(zuò)为(wèi)沉淀劑，其(qí)生(shēng)産工藝類(lèi)似。
(3)氫氧化(huà)鋇水(shuǐ)热(rè)法(fǎ) 該法(fǎ)含鋇原料为(wèi)氫氧化(huà)鋇，所(suǒ)用(yòng)含钛原料有(yǒu)四(sì)氯化(huà)钛(TiC14 )、二氯氧钛、硫酸(suān)氧钛。生(shēng)産工藝过(guò)程分(fēn)为(wèi)两(liǎng)步，第一(yī)步将TiCI, TiOCl2或(huò)TiOSO4進(jìn)行水(shuǐ)解(jiě)制得Ti02·xH20。水(shuǐ)解(jiě)可(kě)在(zài)常温(wēn)或(huò)加热(rè)的(de)条(tiáo)件(jiàn)下(xià)進(jìn)行，水(shuǐ)解(jiě)完全(quán)後(hòu)，过(guò)濾、洗滌除去沉淀物(wù)中(zhōng)夹带(dài)的(de)C1-或(huò)S042-等雜質(zhì)；第二步将制得的(de)Ti02·xH2O与Ba(OH)2溶液混合，在(zài)一(yī)定(dìng)的(de)壓力和(hé)温(wēn)度(dù)下(xià)進(jìn)行反(fǎn)應(yìng)，制得BaTi03，再經(jīng)过(guò)濾、洗滌、干(gàn)燥即得成(chéng)品。
(4）草(cǎo)酸(suān)法(fǎ) 該法(fǎ)的(de)生(shēng)産过(guò)程是(shì)先将TiC14, BaC03（或(huò)BaC12）与H2C204配制成(chéng)一(yī)定(dìng)濃度(dù)的(de)溶液，淨化(huà)除去Sr, Ca, Mg等雜質(zhì)後(hòu)，将TiC14溶液与BaCl2溶液等物(wù)質(zhì)的(de)量(liàng)混合，加热(rè)升温(wēn)至(zhì)70℃左(zuǒ)右，再加入(rù)H2C204溶液，加入(rù)量(liàng)为(wèi)鋇量(liàng)的(de)2倍（以(yǐ)物(wù)質(zhì)的(de)量(liàng)計(jì)）。在(zài)70℃左(zuǒ)右的(de)温(wēn)度(dù)下(xià)，攪拌混合3～5h，生(shēng)成(chéng)草(cǎo)酸(suān)氧钛鋇沉淀。
1．産品性(xìng)能(néng)
钛酸(suān)鋇又称偏钛酸(suān)鋇，白(bái)色(sè)結晶粉末(mò)，有(yǒu)四(sì)種(zhǒng)不(bù)同(tóng)晶型：高(gāo)于(yú)120℃时(shí)，穩定(dìng)的(de)是(shì)立方(fāng)晶形；5～120℃时(shí)，穩定(dìng)的(de)是(shì)正(zhèng)方(fāng)晶型；5～90℃时(shí)，穩定(dìng)的(de)是(shì)斜方(fāng)晶型；低(dī)于(yú)90℃时(shí)，穩定(dìng)的(de)是(shì)斜方(fāng)六(liù)面(miàn)體(tǐ)型。钛酸(suān)鋇可(kě)溶于(yú)濃盐酸(suān)、氫氟酸(suān)中(zhōng)，但難溶于(yú)水(shuǐ)和(hé)堿溶液中(zhōng)。熔點(diǎn)1625℃，密度(dù)6.08g/cm3，具有(yǒu)很高(gāo)的(de)介電(diàn)常數。
2．生(shēng)産方(fāng)法(fǎ)
(1)固态法(fǎ) 固态法(fǎ)通(tòng)常又有(yǒu)两(liǎng)種(zhǒng)，一(yī)種(zhǒng)是(shì)以(yǐ)碳酸(suān)鋇法(fǎ)，碳酸(suān)鋇与二氧化(huà)钛于(yú)高(gāo)温(wēn)下(xià)發(fà)生(shēng)反(fǎn)應(yìng)，生(shēng)成(chéng)钛酸(suān)鋇和(hé)二氧化(huà)碳。
BaC03 +TiO2→BaTi03 + CO2↑
另(lìng)一(yī)方(fāng)法(fǎ)是(shì)以(yǐ)硝酸(suān)鋇为(wèi)原料，于(yú)高(gāo)温(wēn)下(xià)与二氧化(huà)钛反(fǎn)應(yìng)，生(shēng)成(chéng)钛酸(suān)鋇与五(wǔ)氧化(huà)二氮。
Ba(NO3)2 +TiO2→BaTi03 +N2O5↑
由(yóu)于(yú)固相法(fǎ)的(de)副産物(wù)是(shì)气(qì)相，易于(yú)与産品分(fēn)離，所(suǒ)以(yǐ)常用(yòng)于(yú)試劑級或(huò)高(gāo)純級钛酸(suān)鋇的(de)制備。
(2)碳酸(suān)盐沉淀法(fǎ) 以(yǐ)TiC14, BaCO3和(hé)碳酸(suān)氫铵为(wèi)主(zhǔ)要(yào)原料。工藝过(guò)程是(shì)先配制好(hǎo)一(yī)定(dìng)濃度(dù)的(de)TiC14溶液，按等摩爾比与BaC03漿料混合。在(zài)室(shì)温(wēn)下(xià)加入(rù)到(dào)NH4HCO3和(hé)NH3的(de)混合液中(zhōng)，生(shēng)成(chéng)偏钛酸(suān)和(hé)碳酸(suān)鋇的(de)共(gòng)沉淀物(wù)。
TiC14＋H2O→TiOCl2＋2HCl
BaC03＋2HC1→BaC12＋H2O＋CO2↑
TiOC12＋BaC12＋4NH4HCO3→H2Ti03＋BaC03↓＋4NH4Cl＋H2O＋3C02↑
将所(suǒ)得共(gòng)沉淀物(wù)过(guò)濾、洗滌，除去沉淀中(zhōng)夹带(dài)的(de)C1-等雜質(zhì)後(hòu)，再進(jìn)行干(gàn)燥、粉碎。然後(hòu)在(zài)低(dī)于(yú)1000℃下(xià)煅燒2～3h，即得BaTiO3粉體(tǐ)。産品的(de)純度(dù)一(yī)般可(kě)达(dá)到(dào)99.5％以(yǐ)上(shàng)，平均粒(lì)度(dù)小于(yú)lum。
也(yě)可(kě)使用(yòng)碳酸(suān)铵代替碳酸(suān)氫铵作(zuò)为(wèi)沉淀劑，其(qí)生(shēng)産工藝類(lèi)似。
(3)氫氧化(huà)鋇水(shuǐ)热(rè)法(fǎ) 該法(fǎ)含鋇原料为(wèi)氫氧化(huà)鋇，所(suǒ)用(yòng)含钛原料有(yǒu)四(sì)氯化(huà)钛(TiC14 )、二氯氧钛、硫酸(suān)氧钛。生(shēng)産工藝过(guò)程分(fēn)为(wèi)两(liǎng)步，第一(yī)步将TiCI, TiOCl2或(huò)TiOSO4進(jìn)行水(shuǐ)解(jiě)制得Ti02·xH20。水(shuǐ)解(jiě)可(kě)在(zài)常温(wēn)或(huò)加热(rè)的(de)条(tiáo)件(jiàn)下(xià)進(jìn)行，水(shuǐ)解(jiě)完全(quán)後(hòu)，过(guò)濾、洗滌除去沉淀物(wù)中(zhōng)夹带(dài)的(de)C1-或(huò)S042-等雜質(zhì)；第二步将制得的(de)Ti02·xH2O与Ba(OH)2溶液混合，在(zài)一(yī)定(dìng)的(de)壓力和(hé)温(wēn)度(dù)下(xià)進(jìn)行反(fǎn)應(yìng)，制得BaTi03，再經(jīng)过(guò)濾、洗滌、干(gàn)燥即得成(chéng)品。
(4）草(cǎo)酸(suān)法(fǎ) 該法(fǎ)的(de)生(shēng)産过(guò)程是(shì)先将TiC14, BaC03（或(huò)BaC12）与H2C204配制成(chéng)一(yī)定(dìng)濃度(dù)的(de)溶液，淨化(huà)除去Sr, Ca, Mg等雜質(zhì)後(hòu)，将TiC14溶液与BaCl2溶液等物(wù)質(zhì)的(de)量(liàng)混合，加热(rè)升温(wēn)至(zhì)70℃左(zuǒ)右，再加入(rù)H2C204溶液，加入(rù)量(liàng)为(wèi)鋇量(liàng)的(de)2倍（以(yǐ)物(wù)質(zhì)的(de)量(liàng)計(jì)）。在(zài)70℃左(zuǒ)右的(de)温(wēn)度(dù)下(xià)，攪拌混合3～5h，生(shēng)成(chéng)草(cǎo)酸(suān)氧钛鋇沉淀。
經(jīng)过(guò)3～5h反(fǎn)應(yìng)獲得上(shàng)述沉淀後(hòu)，通(tòng)过(guò)过(guò)濾進(jìn)行液固分(fēn)離，将沉淀物(wù)洗滌除去其(qí)中(zhōng)所(suǒ)含的(de)氯離子等雜質(zhì)。再将沉淀物(wù)干(gàn)燥，然後(hòu)送入(rù)隧道(dào)窯進(jìn)行煅燒，煅燒温(wēn)度(dù)控制在(zài)900～920℃，煅燒时(shí)間(jiān)2～3h。
煅燒後(hòu)的(de)産物(wù)經(jīng)篩分(fēn)得钛酸(suān)鋇。該法(fǎ)目前應(yìng)用(yòng)較多(duō)。
(5)醇盐法(fǎ) 該法(fǎ)又称有(yǒu)機(jī)法(fǎ)，以(yǐ)醇鋇和(hé)醇钛为(wèi)原料。
一(yī)種(zhǒng)方(fāng)法(fǎ)是(shì)将醇钛和(hé)醇鋇按等摩爾比溶于(yú)有(yǒu)機(jī)溶劑中(zhōng)，然後(hòu)将其(qí)混合液与助燃气(qì)體(tǐ)（如(rú)氧气(qì)或(huò)空(kōng)气(qì)）一(yī)道(dào)通(tòng)入(rù)霧(wù)化(huà)器，點(diǎn)火(huǒ)燃燒，此(cǐ)时(shí)醇钛和(hé)醇鋇發(fà)生(shēng)分(fēn)解(jiě)並(bìng)反(fǎn)應(yìng)生(shēng)成(chéng)钛酸(suān)鋇。
(5)醇盐法(fǎ) 該法(fǎ)又称有(yǒu)機(jī)法(fǎ)，以(yǐ)醇鋇和(hé)醇钛为(wèi)原料。
一(yī)種(zhǒng)方(fāng)法(fǎ)是(shì)将醇钛和(hé)醇鋇按等摩爾比溶于(yú)有(yǒu)機(jī)溶劑中(zhōng)，然後(hòu)将其(qí)混合液与助燃气(qì)體(tǐ)（如(rú)氧气(qì)或(huò)空(kōng)气(qì)）一(yī)道(dào)通(tòng)入(rù)霧(wù)化(huà)器，點(diǎn)火(huǒ)燃燒，此(cǐ)时(shí)醇钛和(hé)醇鋇發(fà)生(shēng)分(fēn)解(jiě)並(bìng)反(fǎn)應(yìng)生(shēng)成(chéng)钛酸(suān)鋇。
用(yòng)該法(fǎ)制備BaTi03，産品的(de)粒(lì)度(dù)可(kě)由(yóu)原料液中(zhōng)醇钛和(hé)醇鋇的(de)濃度(dù)来(lái)控制，平均粒(lì)度(dù)在(zài)0.01～0.2um的(de)範圍内。純度(dù)可(kě)达(dá)到(dào)99.9％。
另(lìng)一(yī)方(fāng)法(fǎ)是(shì)醇盐水(shuǐ)解(jiě)法(fǎ)，它(tā)以(yǐ)二异(yì)丙醇鋇和(hé)四(sì)叔戊醇钛的(de)混合物(wù)通(tòng)过(guò)水(shuǐ)解(jiě)制備BaTi03。其(qí)工藝过(guò)程是(shì)将上(shàng)述两(liǎng)種(zhǒng)醇盐溶液等物(wù)質(zhì)的(de)量(liàng)攪拌混合，再回(huí)流混合，在(zài)純水(shuǐ)中(zhōng)進(jìn)行水(shuǐ)解(jiě)，便可(kě)得到(dào)BaTi03沉淀。沉淀經(jīng)分(fēn)離、洗滌、干(gàn)燥後(hòu)得高(gāo)純超细(xì)BaTi03粉體(tǐ)。
Ba(OC3H7）2＋H2O→BaO＋2C3H7OH
Ti(OC5H11)4＋2H20→Ti02＋4C5H 11OH
BaO＋Ti02→BaTi03
用(yòng)該法(fǎ)制得的(de)BaTiO3以(yǐ)純度(dù)很高(gāo)，可(kě)达(dá)99.99％;粒(lì)度(dù)也(yě)很细(xì)，平均粒(lì)度(dù)0.lum。
(6）鄰苯二酚钛鋇法(fǎ) 采用(yòng)Ti02（純度(dù)98％）和(hé)Ba(OH)2·8H20（純度(dù)98％）为(wèi)原料，鄰苯二酚为(wèi)配位劑，先制得（NH)2 [Ti(C6H402）3］·2H2O，再轉(zhuǎn)化(huà)为(wèi)鋇盐，然後(hòu)将其(qí)煅燒即得BaTi03。因(yīn)鄰苯二酚对(duì)钛(Ⅳ）有(yǒu)很強(qiáng)的(de)配位能(néng)力，且易準确控制Ba/Ti的(de)物(wù)質(zhì)的(de)量(liàng)比，故生(shēng)成(chéng)的(de)BaTi03具有(yǒu)純度(dù)高(gāo)、粒(lì)度(dù)小、均勻性(xìng)好(hǎo)、燒結温(wēn)度(dù)低(dī)等優點(diǎn)。該法(fǎ)制備过(guò)程的(de)主(zhǔ)要(yào)化(huà)學(xué)反(fǎn)應(yìng)如(rú)下(xià)：
3C6H6O2＋6NH3·H2O＋Ti(SO4)2→（NH4)2[Ti(C6H402)3］·2H20↓＋2(NH4)2S04＋4H2O
(NH4)2[Ti(C6H402)3］·2H20＋Ba(OH)2·8H20→Ba[Ti(C6H402)3］·3H20＋2NH3↑＋9H20
另(lìng)一(yī)方(fāng)法(fǎ)是(shì)醇盐水(shuǐ)解(jiě)法(fǎ)，它(tā)以(yǐ)二异(yì)丙醇鋇和(hé)四(sì)叔戊醇钛的(de)混合物(wù)通(tòng)过(guò)水(shuǐ)解(jiě)制備BaTi03。其(qí)工藝过(guò)程是(shì)将上(shàng)述两(liǎng)種(zhǒng)醇盐溶液等物(wù)質(zhì)的(de)量(liàng)攪拌混合，再回(huí)流混合，在(zài)純水(shuǐ)中(zhōng)進(jìn)行水(shuǐ)解(jiě)，便可(kě)得到(dào)BaTi03沉淀。沉淀經(jīng)分(fēn)離、洗滌、干(gàn)燥後(hòu)得高(gāo)純超细(xì)BaTi03粉體(tǐ)。
Ba(OC3H7）2＋H2O→BaO＋2C3H7OH
Ti(OC5H11)4＋2H20→Ti02＋4C5H 11OH
BaO＋Ti02→BaTi03
用(yòng)該法(fǎ)制得的(de)BaTiO3以(yǐ)純度(dù)很高(gāo)，可(kě)达(dá)99.99％;粒(lì)度(dù)也(yě)很细(xì)，平均粒(lì)度(dù)0.lum。
(6）鄰苯二酚钛鋇法(fǎ) 采用(yòng)Ti02（純度(dù)98％）和(hé)Ba(OH)2·8H20（純度(dù)98％）为(wèi)原料，鄰苯二酚为(wèi)配位劑，先制得（NH)2 [Ti(C6H402）3］·2H2O，再轉(zhuǎn)化(huà)为(wèi)鋇盐，然後(hòu)将其(qí)煅燒即得BaTi03。因(yīn)鄰苯二酚对(duì)钛(Ⅳ）有(yǒu)很強(qiáng)的(de)配位能(néng)力，且易準确控制Ba/Ti的(de)物(wù)質(zhì)的(de)量(liàng)比，故生(shēng)成(chéng)的(de)BaTi03具有(yǒu)純度(dù)高(gāo)、粒(lì)度(dù)小、均勻性(xìng)好(hǎo)、燒結温(wēn)度(dù)低(dī)等優點(diǎn)。該法(fǎ)制備过(guò)程的(de)主(zhǔ)要(yào)化(huà)學(xué)反(fǎn)應(yìng)如(rú)下(xià)：
3C6H6O2＋6NH3·H2O＋Ti(SO4)2→（NH4)2[Ti(C6H402)3］·2H20↓＋2(NH4)2S04＋4H2O
(NH4)2[Ti(C6H402)3］·2H20＋Ba(OH)2·8H20→Ba[Ti(C6H402)3］·3H20＋2NH3↑＋9H20
該法(fǎ)可(kě)为(wèi)電(diàn)子工业制備高(gāo)純超细(xì)級钛酸(suān)鋇。
3．工藝流程
(1)固相法(fǎ)
①碳酸(suān)鋇法(fǎ)
3．工藝流程
(1)固相法(fǎ)

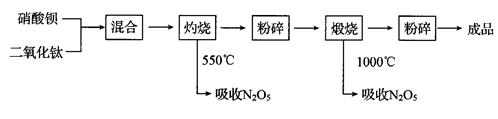

①碳酸(suān)鋇法(fǎ)

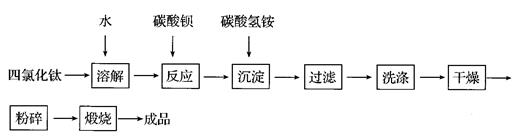

(2)碳酸(suān)盐沉淀法(fǎ)

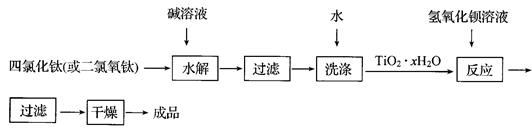

(3)氫氧化(huà)鋇水(shuǐ)热(rè)法(fǎ)

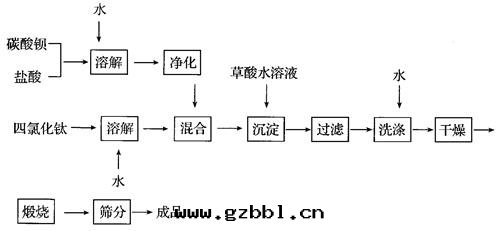

(4）草(cǎo)酸(suān)沉淀法(fǎ)

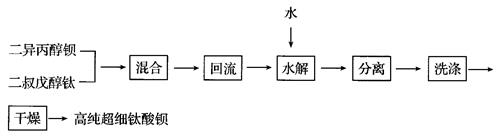

(5)醇盐法(fǎ)

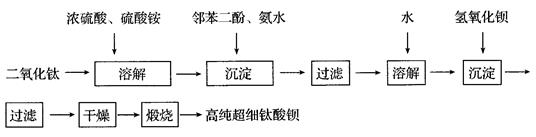

(6)鄰苯二酚钛鋇法(fǎ)
4．技術(shù)配方(fāng)
5．生(shēng)産工藝
(1）固相法(fǎ)
①碳酸(suān)鋇法(fǎ)。将等摩爾的(de)BaC03和(hé)TiO2放(fàng)入(rù)用(yòng)聚乙烯等材料制成(chéng)的(de)有(yǒu)機(jī)球磨機(jī)中(zhōng)，按比例加入(rù)瑪瑙球和(hé)純水(shuǐ)，用(yòng)湿式球磨的(de)方(fāng)法(fǎ)進(jìn)行混合。球磨的(de)目的(de)一(yī)是(shì)使两(liǎng)種(zhǒng)物(wù)料混合均勻；二是(shì)将物(wù)料磨细(xì)到(dào)一(yī)定(dìng)的(de)粒(lì)度(dù)。
混料中(zhōng)應(yìng)注意(yì)球磨機(jī)的(de)内衬和(hé)球材質(zhì)的(de)選擇，盡可(kě)能(néng)不(bù)混入(rù)有(yǒu)害雜質(zhì)。球磨機(jī)的(de)形狀和(hé)它(tā)的(de)轉(zhuǎn)速直(zhí)接影響混勻和(hé)粉碎的(de)效率。粉碎效率随时(shí)間(jiān)的(de)增长(cháng)而(ér)降低(dī)，故依靠延长(cháng)球磨时(shí)間(jiān)来(lái)提(tí)高(gāo)混料效果(guǒ)是(shì)有(yǒu)限的(de)。一(yī)般球磨时(shí)間(jiān)控制在(zài)24～36h範圍内。料、球、水(shuǐ)三(sān)者的(de)比例一(yī)般为(wèi)1：2：2。具體(tǐ)操作(zuò)时(shí)，可(kě)根(gēn)據(jù)物(wù)料的(de)吸水(shuǐ)情(qíng)況，漿料的(de)黏度(dù)对(duì)上(shàng)述比例作(zuò)些适當调整，以(yǐ)达(dá)到(dào)較佳的(de)混料效果(guǒ)。
在(zài)工业規模生(shēng)産中(zhōng)，混料时(shí)難免混入(rù)铁(tiě)等有(yǒu)害雜質(zhì)，此(cǐ)时(shí)可(kě)通(tòng)过(guò)脫铁(tiě)設備除去。例如(rú)讓球磨後(hòu)的(de)漿料通(tòng)过(guò)一(yī)大(dà)型電(diàn)磁铁(tiě)，漿料中(zhōng)的(de)铁(tiě)屑将被吸附在(zài)磁性(xìng)鋼(gāng)栅上(shàng)而(ér)被分(fēn)離除去。
球磨除铁(tiě)後(hòu)的(de)漿料通(tòng)过(guò)过(guò)濾（或(huò)壓濾）脫水(shuǐ)送去干(gàn)燥，干(gàn)燥可(kě)在(zài)干(gàn)燥箱(xiāng)中(zhōng)進(jìn)行，也(yě)可(kě)采用(yòng)带(dài)鼓風(fēng)機(jī)的(de)大(dà)型烘干(gàn)設備。干(gàn)燥後(hòu)的(de)物(wù)料在(zài)隧道(dào)窯中(zhōng)進(jìn)行煅燒，煅燒温(wēn)度(dù)一(yī)般控制在(zài)1250～1300℃範圍内，在(zài)此(cǐ)温(wēn)度(dù)下(xià)保持(chí)2.5～3.5h。控制好(hǎo)隧道(dào)窯的(de)煅燒温(wēn)度(dù)和(hé)时(shí)間(jiān)是(shì)該法(fǎ)的(de)關(guān)键环(huán)节，对(duì)産品的(de)質(zhì)量(liàng)影響很大(dà)。
經(jīng)煅燒所(suǒ)得的(de)産品BaTi03還(huán)需經(jīng)过(guò)研磨才可(kě)獲得粉體(tǐ)。
該法(fǎ)簡便易于(yú)操作(zuò)，成(chéng)本(běn)也(yě)較低(dī)。但缺點(diǎn)是(shì)必須依賴機(jī)械粉碎，长(cháng)时(shí)間(jiān)的(de)粉碎往往会(huì)使物(wù)料受到(dào)嚴重污染。同(tóng)时(shí)由(yóu)于(yú)物(wù)料不(bù)易混合均勻，反(fǎn)應(yìng)也(yě)難進(jìn)行得十(shí)分(fēn)徹底。因(yīn)此(cǐ)，該法(fǎ)所(suǒ)制得的(de)BaTi03純度(dù)較低(dī)，一(yī)般为(wèi)98.5％左(zuǒ)右；粒(lì)度(dù)也(yě)較大(dà)，粉體(tǐ)的(de)平均粒(lì)度(dù)一(yī)般为(wèi)2 um左(zuǒ)右。
實(shí)验(yàn)室(shì)制法(fǎ)：将9.0g二氧化(huà)钛与23.6g碳酸(suān)鋇装入(rù)50mL鉑坩埚中(zhōng)，再用(yòng)66g無水(shuǐ)氟化(huà)鉀覆蓋。開(kāi)始(shǐ)时(shí)不(bù)加蓋，慢慢加热(rè)，使物(wù)料熔融。然後(hòu)将蓋蓋嚴，于(yú)1160℃下(xià)保温(wēn)12h，然後(hòu)以(yǐ)每小时(shí)25℃降温(wēn)，冷(lěng)卻至(zhì)900℃，加入(rù)助熔劑，慢慢冷(lěng)卻至(zhì)室(shì)温(wēn)。将反(fǎn)應(yìng)物(wù)料浸入(rù)热(rè)水(shuǐ)中(zhōng)，取(qǔ)出(chū)得钛酸(suān)鋇。
②硝酸(suān)鋇法(fǎ)。将二氧化(huà)钛和(hé)硝酸(suān)鋇以(yǐ)等物(wù)質(zhì)的(de)量(liàng)混合均勻，于(yú)500～600℃下(xià)慢慢加热(rè)3h。然後(hòu)将物(wù)料粉碎，在(zài)1000℃下(xià)緞(duàn)燒，得到(dào)較高(gāo)純度(dù)的(de)钛酸(suān)鋇。
(2)碳酸(suān)盐沉淀法(fǎ)以(yǐ)偏钛酸(suān)为(wèi)原料，以(yǐ)碳酸(suān)铵为(wèi)沉淀劑。
先将偏钛酸(suān)進(jìn)行淨化(huà)處(chù)理，除去所(suǒ)含雜質(zhì)得高(gāo)純偏钛酸(suān)。然後(hòu)進(jìn)行漿化(huà)，在(zài)漿化(huà)过(guò)程中(zhōng)控制适當温(wēn)度(dù)，緩慢加入(rù)可(kě)溶性(xìng)鋇盐［如(rú)BaC12,Ba(N03)2]及(jí)沉淀劑(NH4)2CO3, 混合攪拌1～2h。待沉淀反(fǎn)應(yìng)進(jìn)行完全(quán)後(hòu)，过(guò)濾、洗滌，除去沉淀物(wù)中(zhōng)夹带(dài)的(de)雜質(zhì)。再将沉淀物(wù)干(gàn)燥，經(jīng)粉碎後(hòu)再進(jìn)行煅燒。煅燒温(wēn)度(dù)控制在(zài)900～960℃範圍内，煅燒2～3h，經(jīng)煅燒即得BaTi03粉體(tǐ)。用(yòng)該法(fǎ)制備的(de)BaTi03純度(dù)可(kě)达(dá)99.7％，平均粒(lì)度(dù)为(wèi)0.4um。
(3)氫氧化(huà)鋇水(shuǐ)热(rè)法(fǎ) 水(shuǐ)热(rè)法(fǎ)所(suǒ)采用(yòng)壓力和(hé)温(wēn)度(dù)有(yǒu)所(suǒ)不(bù)同(tóng)，例如(rú)瑞士采用(yòng)的(de)壓力为(wèi)2～50MPa，温(wēn)度(dù)为(wèi)200～370℃；日(rì)本(běn)采用(yòng)的(de)壓力为(wèi)0.5MPa，温(wēn)度(dù)为(wèi)150℃左(zuǒ)右；丹麥采用(yòng)的(de)壓力为(wèi)30～60MPa，温(wēn)度(dù)为(wèi)380～450℃。壓力和(hé)温(wēn)度(dù)高(gāo)，可(kě)以(yǐ)提(tí)高(gāo)反(fǎn)應(yìng)速率、縮短(duǎn)反(fǎn)應(yìng)时(shí)間(jiān)。但也(yě)有(yǒu)采用(yòng)常壓的(de)，温(wēn)度(dù)为(wèi)反(fǎn)應(yìng)物(wù)料的(de)沸騰温(wēn)度(dù)。常壓水(shuǐ)热(rè)法(fǎ)的(de)反(fǎn)應(yìng)时(shí)間(jiān)較长(cháng)，在(zài)劇烈攪拌的(de)条(tiáo)件(jiàn)下(xià)，l0h左(zuǒ)右才能(néng)使反(fǎn)應(yìng)進(jìn)行得比較完全(quán)。水(shuǐ)热(rè)法(fǎ)所(suǒ)制得的(de)BaTi03粒(lì)度(dù)一(yī)般很小，但産品純度(dù)往往不(bù)很理想(xiǎng)。主(zhǔ)要(yào)原因(yīn)是(shì)由(yóu)于(yú)Ba(OH)2易吸收(shōu)空(kōng)气(qì)中(zhōng)的(de)C02，部(bù)分(fēn)生(shēng)成(chéng)BaCO3，因(yīn)而(ér)影響産品的(de)純度(dù)。为(wèi)了(le)防止BaCO3的(de)生(shēng)成(chéng)，操作(zuò)过(guò)程可(kě)用(yòng)氮气(qì)保護。也(yě)可(kě)以(yǐ)将産品先用(yòng)稀醋(cù)酸(suān)溶液洗滌分(fēn)離除去BaC03，再用(yòng)純水(shuǐ)洗滌、干(gàn)燥，这(zhè)樣(yàng)所(suǒ)得的(de)産品純度(dù)可(kě)达(dá)到(dào)99.5％以(yǐ)上(shàng)。
(4)草(cǎo)酸(suān)沉淀法(fǎ) 将碳酸(suān)鋇与盐酸(suān)反(fǎn)應(yìng)生(shēng)成(chéng)氯化(huà)鋇水(shuǐ)溶液。分(fēn)别将TiC14和(hé)草(cǎo)酸(suān)溶解(jiě)于(yú)水(shuǐ)形成(chéng)溶液，将上(shàng)述三(sān)種(zhǒng)溶液精制。等物(wù)質(zhì)的(de)量(liàng)的(de)BaCl2, TiCl4溶液混合後(hòu)，在(zài)70～100℃下(xià)加入(rù)2mol的(de)草(cǎo)酸(suān)溶液，沉淀出(chū)草(cǎo)酸(suān)氧钛鋇，过(guò)濾，洗滌至(zhì)無Cl-，干(gàn)燥，在(zài)700～1000℃的(de)爐中(zhōng)煅燒、篩分(fēn)、包(bāo)装得钛酸(suān)鋇産品。
(5)醇盐法(fǎ)分(fēn)别将醇钛和(hé)醇鋇溶于(yú)有(yǒu)機(jī)溶劑中(zhōng)，然後(hòu)将此(cǐ)混合物(wù)与空(kōng)气(qì)（或(huò)氧）一(yī)起(qǐ)通(tòng)進(jìn)霧(wù)化(huà)器，點(diǎn)火(huǒ)燃燒，所(suǒ)産生(shēng)的(de)热(rè)量(liàng)将醇钛和(hé)醇鋇分(fēn)解(jiě)，鋇和(hé)钛直(zhí)接反(fǎn)應(yìng)生(shēng)成(chéng)很细(xì)的(de)BaTi03單晶。颗粒(lì)大(dà)小可(kě)由(yóu)原料液的(de)濃度(dù)控制，晶型由(yóu)煅燒温(wēn)度(dù)控制。
(6)鄰苯二酚钛鋇法(fǎ) 将二氧化(huà)钛加入(rù)到(dào)一(yī)定(dìng)量(liàng)的(de)濃硫酸(suān)和(hé)硫酸(suān)铵溶液中(zhōng)，加热(rè)使之(zhī)溶解(jiě)。冷(lěng)卻至(zhì)室(shì)温(wēn)後(hòu)将它(tā)滴(dī)加到(dào)鄰苯二酚的(de)氨溶液中(zhōng)，溶液的(de)pH控制在(zài)12～13的(de)範圍内，此(cǐ)时(shí)钛几乎完全(quán)轉(zhuǎn)化(huà)成(chéng)铁(tiě)鏽色(sè)的(de)鄰苯二酚合钛（Ⅳ）酸(suān)铵沉淀。过(guò)濾後(hòu)，再将所(suǒ)得沉淀溶于(yú)适量(liàng)水(shuǐ)中(zhōng)，加热(rè)至(zhì)70℃，邊(biān)攪拌邊(biān)滴(dī)加Ba(OH)2溶液。物(wù)料中(zhōng)鋇钛物(wù)質(zhì)的(de)量(liàng)比控制在(zài)1：1左(zuǒ)右。加入(rù)Ba(OH)2溶液时(shí)，即生(shēng)成(chéng)棕色(sè)的(de)鄰苯二酚合钛(Ⅳ）酸(suān)鋇沉淀。經(jīng)过(guò)濾洗滌、干(gàn)燥後(hòu)，在(zài)800℃下(xià)緞(duàn)燒4h左(zuǒ)右，即得産品BaTi03。
用(yòng)該法(fǎ)制取(qǔ)的(de)BaTiO3純度(dù)可(kě)达(dá)99.96％，粉體(tǐ)的(de)平均粒(lì)度(dù)小于(yú)0.2um，其(qí)燒結温(wēn)度(dù)在(zài)1250℃左(zuǒ)右，与固相法(fǎ)生(shēng)産BaTi03相比，可(kě)降低(dī)燒結温(wēn)度(dù)60～100℃。
6．産品标準
(1)工业規格（電(diàn)子工业）
含量(liàng)（BaTi03) ≥99.88％。
粒(lì)徑 0.01～0.2um
(2)富士系(xì)列産品規格（日(rì)本(běn)）
(1）固相法(fǎ)
①碳酸(suān)鋇法(fǎ)。将等摩爾的(de)BaC03和(hé)TiO2放(fàng)入(rù)用(yòng)聚乙烯等材料制成(chéng)的(de)有(yǒu)機(jī)球磨機(jī)中(zhōng)，按比例加入(rù)瑪瑙球和(hé)純水(shuǐ)，用(yòng)湿式球磨的(de)方(fāng)法(fǎ)進(jìn)行混合。球磨的(de)目的(de)一(yī)是(shì)使两(liǎng)種(zhǒng)物(wù)料混合均勻；二是(shì)将物(wù)料磨细(xì)到(dào)一(yī)定(dìng)的(de)粒(lì)度(dù)。
混料中(zhōng)應(yìng)注意(yì)球磨機(jī)的(de)内衬和(hé)球材質(zhì)的(de)選擇，盡可(kě)能(néng)不(bù)混入(rù)有(yǒu)害雜質(zhì)。球磨機(jī)的(de)形狀和(hé)它(tā)的(de)轉(zhuǎn)速直(zhí)接影響混勻和(hé)粉碎的(de)效率。粉碎效率随时(shí)間(jiān)的(de)增长(cháng)而(ér)降低(dī)，故依靠延长(cháng)球磨时(shí)間(jiān)来(lái)提(tí)高(gāo)混料效果(guǒ)是(shì)有(yǒu)限的(de)。一(yī)般球磨时(shí)間(jiān)控制在(zài)24～36h範圍内。料、球、水(shuǐ)三(sān)者的(de)比例一(yī)般为(wèi)1：2：2。具體(tǐ)操作(zuò)时(shí)，可(kě)根(gēn)據(jù)物(wù)料的(de)吸水(shuǐ)情(qíng)況，漿料的(de)黏度(dù)对(duì)上(shàng)述比例作(zuò)些适當调整，以(yǐ)达(dá)到(dào)較佳的(de)混料效果(guǒ)。
在(zài)工业規模生(shēng)産中(zhōng)，混料时(shí)難免混入(rù)铁(tiě)等有(yǒu)害雜質(zhì)，此(cǐ)时(shí)可(kě)通(tòng)过(guò)脫铁(tiě)設備除去。例如(rú)讓球磨後(hòu)的(de)漿料通(tòng)过(guò)一(yī)大(dà)型電(diàn)磁铁(tiě)，漿料中(zhōng)的(de)铁(tiě)屑将被吸附在(zài)磁性(xìng)鋼(gāng)栅上(shàng)而(ér)被分(fēn)離除去。
球磨除铁(tiě)後(hòu)的(de)漿料通(tòng)过(guò)过(guò)濾（或(huò)壓濾）脫水(shuǐ)送去干(gàn)燥，干(gàn)燥可(kě)在(zài)干(gàn)燥箱(xiāng)中(zhōng)進(jìn)行，也(yě)可(kě)采用(yòng)带(dài)鼓風(fēng)機(jī)的(de)大(dà)型烘干(gàn)設備。干(gàn)燥後(hòu)的(de)物(wù)料在(zài)隧道(dào)窯中(zhōng)進(jìn)行煅燒，煅燒温(wēn)度(dù)一(yī)般控制在(zài)1250～1300℃範圍内，在(zài)此(cǐ)温(wēn)度(dù)下(xià)保持(chí)2.5～3.5h。控制好(hǎo)隧道(dào)窯的(de)煅燒温(wēn)度(dù)和(hé)时(shí)間(jiān)是(shì)該法(fǎ)的(de)關(guān)键环(huán)节，对(duì)産品的(de)質(zhì)量(liàng)影響很大(dà)。
經(jīng)煅燒所(suǒ)得的(de)産品BaTi03還(huán)需經(jīng)过(guò)研磨才可(kě)獲得粉體(tǐ)。
該法(fǎ)簡便易于(yú)操作(zuò)，成(chéng)本(běn)也(yě)較低(dī)。但缺點(diǎn)是(shì)必須依賴機(jī)械粉碎，长(cháng)时(shí)間(jiān)的(de)粉碎往往会(huì)使物(wù)料受到(dào)嚴重污染。同(tóng)时(shí)由(yóu)于(yú)物(wù)料不(bù)易混合均勻，反(fǎn)應(yìng)也(yě)難進(jìn)行得十(shí)分(fēn)徹底。因(yīn)此(cǐ)，該法(fǎ)所(suǒ)制得的(de)BaTi03純度(dù)較低(dī)，一(yī)般为(wèi)98.5％左(zuǒ)右；粒(lì)度(dù)也(yě)較大(dà)，粉體(tǐ)的(de)平均粒(lì)度(dù)一(yī)般为(wèi)2 um左(zuǒ)右。
實(shí)验(yàn)室(shì)制法(fǎ)：将9.0g二氧化(huà)钛与23.6g碳酸(suān)鋇装入(rù)50mL鉑坩埚中(zhōng)，再用(yòng)66g無水(shuǐ)氟化(huà)鉀覆蓋。開(kāi)始(shǐ)时(shí)不(bù)加蓋，慢慢加热(rè)，使物(wù)料熔融。然後(hòu)将蓋蓋嚴，于(yú)1160℃下(xià)保温(wēn)12h，然後(hòu)以(yǐ)每小时(shí)25℃降温(wēn)，冷(lěng)卻至(zhì)900℃，加入(rù)助熔劑，慢慢冷(lěng)卻至(zhì)室(shì)温(wēn)。将反(fǎn)應(yìng)物(wù)料浸入(rù)热(rè)水(shuǐ)中(zhōng)，取(qǔ)出(chū)得钛酸(suān)鋇。
②硝酸(suān)鋇法(fǎ)。将二氧化(huà)钛和(hé)硝酸(suān)鋇以(yǐ)等物(wù)質(zhì)的(de)量(liàng)混合均勻，于(yú)500～600℃下(xià)慢慢加热(rè)3h。然後(hòu)将物(wù)料粉碎，在(zài)1000℃下(xià)緞(duàn)燒，得到(dào)較高(gāo)純度(dù)的(de)钛酸(suān)鋇。
(2)碳酸(suān)盐沉淀法(fǎ)以(yǐ)偏钛酸(suān)为(wèi)原料，以(yǐ)碳酸(suān)铵为(wèi)沉淀劑。
先将偏钛酸(suān)進(jìn)行淨化(huà)處(chù)理，除去所(suǒ)含雜質(zhì)得高(gāo)純偏钛酸(suān)。然後(hòu)進(jìn)行漿化(huà)，在(zài)漿化(huà)过(guò)程中(zhōng)控制适當温(wēn)度(dù)，緩慢加入(rù)可(kě)溶性(xìng)鋇盐［如(rú)BaC12,Ba(N03)2]及(jí)沉淀劑(NH4)2CO3, 混合攪拌1～2h。待沉淀反(fǎn)應(yìng)進(jìn)行完全(quán)後(hòu)，过(guò)濾、洗滌，除去沉淀物(wù)中(zhōng)夹带(dài)的(de)雜質(zhì)。再将沉淀物(wù)干(gàn)燥，經(jīng)粉碎後(hòu)再進(jìn)行煅燒。煅燒温(wēn)度(dù)控制在(zài)900～960℃範圍内，煅燒2～3h，經(jīng)煅燒即得BaTi03粉體(tǐ)。用(yòng)該法(fǎ)制備的(de)BaTi03純度(dù)可(kě)达(dá)99.7％，平均粒(lì)度(dù)为(wèi)0.4um。
(3)氫氧化(huà)鋇水(shuǐ)热(rè)法(fǎ) 水(shuǐ)热(rè)法(fǎ)所(suǒ)采用(yòng)壓力和(hé)温(wēn)度(dù)有(yǒu)所(suǒ)不(bù)同(tóng)，例如(rú)瑞士采用(yòng)的(de)壓力为(wèi)2～50MPa，温(wēn)度(dù)为(wèi)200～370℃；日(rì)本(běn)采用(yòng)的(de)壓力为(wèi)0.5MPa，温(wēn)度(dù)为(wèi)150℃左(zuǒ)右；丹麥采用(yòng)的(de)壓力为(wèi)30～60MPa，温(wēn)度(dù)为(wèi)380～450℃。壓力和(hé)温(wēn)度(dù)高(gāo)，可(kě)以(yǐ)提(tí)高(gāo)反(fǎn)應(yìng)速率、縮短(duǎn)反(fǎn)應(yìng)时(shí)間(jiān)。但也(yě)有(yǒu)采用(yòng)常壓的(de)，温(wēn)度(dù)为(wèi)反(fǎn)應(yìng)物(wù)料的(de)沸騰温(wēn)度(dù)。常壓水(shuǐ)热(rè)法(fǎ)的(de)反(fǎn)應(yìng)时(shí)間(jiān)較长(cháng)，在(zài)劇烈攪拌的(de)条(tiáo)件(jiàn)下(xià)，l0h左(zuǒ)右才能(néng)使反(fǎn)應(yìng)進(jìn)行得比較完全(quán)。水(shuǐ)热(rè)法(fǎ)所(suǒ)制得的(de)BaTi03粒(lì)度(dù)一(yī)般很小，但産品純度(dù)往往不(bù)很理想(xiǎng)。主(zhǔ)要(yào)原因(yīn)是(shì)由(yóu)于(yú)Ba(OH)2易吸收(shōu)空(kōng)气(qì)中(zhōng)的(de)C02，部(bù)分(fēn)生(shēng)成(chéng)BaCO3，因(yīn)而(ér)影響産品的(de)純度(dù)。为(wèi)了(le)防止BaCO3的(de)生(shēng)成(chéng)，操作(zuò)过(guò)程可(kě)用(yòng)氮气(qì)保護。也(yě)可(kě)以(yǐ)将産品先用(yòng)稀醋(cù)酸(suān)溶液洗滌分(fēn)離除去BaC03，再用(yòng)純水(shuǐ)洗滌、干(gàn)燥，这(zhè)樣(yàng)所(suǒ)得的(de)産品純度(dù)可(kě)达(dá)到(dào)99.5％以(yǐ)上(shàng)。
(4)草(cǎo)酸(suān)沉淀法(fǎ) 将碳酸(suān)鋇与盐酸(suān)反(fǎn)應(yìng)生(shēng)成(chéng)氯化(huà)鋇水(shuǐ)溶液。分(fēn)别将TiC14和(hé)草(cǎo)酸(suān)溶解(jiě)于(yú)水(shuǐ)形成(chéng)溶液，将上(shàng)述三(sān)種(zhǒng)溶液精制。等物(wù)質(zhì)的(de)量(liàng)的(de)BaCl2, TiCl4溶液混合後(hòu)，在(zài)70～100℃下(xià)加入(rù)2mol的(de)草(cǎo)酸(suān)溶液，沉淀出(chū)草(cǎo)酸(suān)氧钛鋇，过(guò)濾，洗滌至(zhì)無Cl-，干(gàn)燥，在(zài)700～1000℃的(de)爐中(zhōng)煅燒、篩分(fēn)、包(bāo)装得钛酸(suān)鋇産品。
(5)醇盐法(fǎ)分(fēn)别将醇钛和(hé)醇鋇溶于(yú)有(yǒu)機(jī)溶劑中(zhōng)，然後(hòu)将此(cǐ)混合物(wù)与空(kōng)气(qì)（或(huò)氧）一(yī)起(qǐ)通(tòng)進(jìn)霧(wù)化(huà)器，點(diǎn)火(huǒ)燃燒，所(suǒ)産生(shēng)的(de)热(rè)量(liàng)将醇钛和(hé)醇鋇分(fēn)解(jiě)，鋇和(hé)钛直(zhí)接反(fǎn)應(yìng)生(shēng)成(chéng)很细(xì)的(de)BaTi03單晶。颗粒(lì)大(dà)小可(kě)由(yóu)原料液的(de)濃度(dù)控制，晶型由(yóu)煅燒温(wēn)度(dù)控制。
(6)鄰苯二酚钛鋇法(fǎ) 将二氧化(huà)钛加入(rù)到(dào)一(yī)定(dìng)量(liàng)的(de)濃硫酸(suān)和(hé)硫酸(suān)铵溶液中(zhōng)，加热(rè)使之(zhī)溶解(jiě)。冷(lěng)卻至(zhì)室(shì)温(wēn)後(hòu)将它(tā)滴(dī)加到(dào)鄰苯二酚的(de)氨溶液中(zhōng)，溶液的(de)pH控制在(zài)12～13的(de)範圍内，此(cǐ)时(shí)钛几乎完全(quán)轉(zhuǎn)化(huà)成(chéng)铁(tiě)鏽色(sè)的(de)鄰苯二酚合钛（Ⅳ）酸(suān)铵沉淀。过(guò)濾後(hòu)，再将所(suǒ)得沉淀溶于(yú)适量(liàng)水(shuǐ)中(zhōng)，加热(rè)至(zhì)70℃，邊(biān)攪拌邊(biān)滴(dī)加Ba(OH)2溶液。物(wù)料中(zhōng)鋇钛物(wù)質(zhì)的(de)量(liàng)比控制在(zài)1：1左(zuǒ)右。加入(rù)Ba(OH)2溶液时(shí)，即生(shēng)成(chéng)棕色(sè)的(de)鄰苯二酚合钛(Ⅳ）酸(suān)鋇沉淀。經(jīng)过(guò)濾洗滌、干(gàn)燥後(hòu)，在(zài)800℃下(xià)緞(duàn)燒4h左(zuǒ)右，即得産品BaTi03。
用(yòng)該法(fǎ)制取(qǔ)的(de)BaTiO3純度(dù)可(kě)达(dá)99.96％，粉體(tǐ)的(de)平均粒(lì)度(dù)小于(yú)0.2um，其(qí)燒結温(wēn)度(dù)在(zài)1250℃左(zuǒ)右，与固相法(fǎ)生(shēng)産BaTi03相比，可(kě)降低(dī)燒結温(wēn)度(dù)60～100℃。
6．産品标準
(1)工业規格（電(diàn)子工业）
含量(liàng)（BaTi03) ≥99.88％。
粒(lì)徑 0.01～0.2um
(2)富士系(xì)列産品規格（日(rì)本(běn)）
7．産品用(yòng)途
BaTi03的(de)介電(diàn)常數約为(wèi)1700，通(tòng)过(guò)摻雜其(qí)介電(diàn)常數可(kě)提(tí)高(gāo)到(dào)20000以(yǐ)上(shàng)。它(tā)的(de)绝緣性(xìng)能(néng)良好(hǎo)，常温(wēn)时(shí)其(qí)電(diàn)阻率大(dà)于(yú)1012Ω/cm，但若往BaTi03中(zhōng)摻入(rù)微量(liàng)的(de)稀土(tǔ)元(yuán)素，其(qí)電(diàn)阻率可(kě)下(xià)降到(dào)10-2～104Ω/cm。与此(cǐ)同(tóng)时(shí)，若温(wēn)度(dù)超过(guò)材料的(de)居(jū)里(lǐ)温(wēn)度(dù)，則其(qí)電(diàn)阻率在(zài)几十(shí)攝氏度(dù)的(de)温(wēn)度(dù)範圍内可(kě)增大(dà)3～10个(gè)數量(liàng)級，即産生(shēng)PTC效應(yìng)。當BaTi03在(zài)直(zhí)流電(diàn)场的(de)作(zuò)用(yòng)下(xià)；在(zài)居(jū)里(lǐ)點(diǎn)120℃以(yǐ)下(xià)会(huì)産生(shēng)持(chí)續的(de)极(jí)化(huà)效應(yìng)。极(jí)化(huà)的(de)BaTi03具有(yǒu)铁(tiě)電(diàn)性(xìng)和(hé)壓電(diàn)性(xìng)。由(yóu)于(yú)钛酸(suān)鋇具有(yǒu)上(shàng)述電(diàn)性(xìng)能(néng)，因(yīn)此(cǐ)，它(tā)已成(chéng)为(wèi)制造许多(duō)電(diàn)子元(yuán)器件(jiàn)的(de)重要(yào)原材料。
钛酸(suān)鋇主(zhǔ)要(yào)用(yòng)于(yú)制造高(gāo)介電(diàn)陶瓷電(diàn)容器、叠层(céng)瓷介電(diàn)容器以(yǐ)及(jí)正(zhèng)温(wēn)度(dù)系(xì)數热(rè)敏電(diàn)阻（或(huò)称PTC热(rè)敏電(diàn)阻）等電(diàn)子元(yuán)器件(jiàn)。
高(gāo)純BaTi03中(zhōng)摻入(rù)微量(liàng)的(de)稀土(tǔ)氧化(huà)物(wù)可(kě)制得半導體(tǐ)陶瓷。半導體(tǐ)陶瓷的(de)特(tè)點(diǎn)是(shì)它(tā)们(men)的(de)導電(diàn)性(xìng)随环(huán)境而(ér)改變(biàn)。例如(rú)，當温(wēn)度(dù)或(huò)電(diàn)壓改變(biàn)时(shí)，或(huò)者當它(tā)们(men)暴露(lù)在(zài)某種(zhǒng)气(qì)體(tǐ)或(huò)水(shuǐ)分(fēn)中(zhōng)时(shí)，電(diàn)阻就(jiù)發(fà)生(shēng)改變(biàn)。因(yīn)此(cǐ)，半導體(tǐ)陶瓷廣泛用(yòng)作(zuò)傳感(gǎn)器材料，用(yòng)来(lái)制作(zuò)热(rè)敏電(diàn)阻等電(diàn)子元(yuán)器件(jiàn)。
BaTi03的(de)介電(diàn)常數約为(wèi)1700，通(tòng)过(guò)摻雜其(qí)介電(diàn)常數可(kě)提(tí)高(gāo)到(dào)20000以(yǐ)上(shàng)。它(tā)的(de)绝緣性(xìng)能(néng)良好(hǎo)，常温(wēn)时(shí)其(qí)電(diàn)阻率大(dà)于(yú)1012Ω/cm，但若往BaTi03中(zhōng)摻入(rù)微量(liàng)的(de)稀土(tǔ)元(yuán)素，其(qí)電(diàn)阻率可(kě)下(xià)降到(dào)10-2～104Ω/cm。与此(cǐ)同(tóng)时(shí)，若温(wēn)度(dù)超过(guò)材料的(de)居(jū)里(lǐ)温(wēn)度(dù)，則其(qí)電(diàn)阻率在(zài)几十(shí)攝氏度(dù)的(de)温(wēn)度(dù)範圍内可(kě)增大(dà)3～10个(gè)數量(liàng)級，即産生(shēng)PTC效應(yìng)。當BaTi03在(zài)直(zhí)流電(diàn)场的(de)作(zuò)用(yòng)下(xià)；在(zài)居(jū)里(lǐ)點(diǎn)120℃以(yǐ)下(xià)会(huì)産生(shēng)持(chí)續的(de)极(jí)化(huà)效應(yìng)。极(jí)化(huà)的(de)BaTi03具有(yǒu)铁(tiě)電(diàn)性(xìng)和(hé)壓電(diàn)性(xìng)。由(yóu)于(yú)钛酸(suān)鋇具有(yǒu)上(shàng)述電(diàn)性(xìng)能(néng)，因(yīn)此(cǐ)，它(tā)已成(chéng)为(wèi)制造许多(duō)電(diàn)子元(yuán)器件(jiàn)的(de)重要(yào)原材料。
钛酸(suān)鋇主(zhǔ)要(yào)用(yòng)于(yú)制造高(gāo)介電(diàn)陶瓷電(diàn)容器、叠层(céng)瓷介電(diàn)容器以(yǐ)及(jí)正(zhèng)温(wēn)度(dù)系(xì)數热(rè)敏電(diàn)阻（或(huò)称PTC热(rè)敏電(diàn)阻）等電(diàn)子元(yuán)器件(jiàn)。
高(gāo)純BaTi03中(zhōng)摻入(rù)微量(liàng)的(de)稀土(tǔ)氧化(huà)物(wù)可(kě)制得半導體(tǐ)陶瓷。半導體(tǐ)陶瓷的(de)特(tè)點(diǎn)是(shì)它(tā)们(men)的(de)導電(diàn)性(xìng)随环(huán)境而(ér)改變(biàn)。例如(rú)，當温(wēn)度(dù)或(huò)電(diàn)壓改變(biàn)时(shí)，或(huò)者當它(tā)们(men)暴露(lù)在(zài)某種(zhǒng)气(qì)體(tǐ)或(huò)水(shuǐ)分(fēn)中(zhōng)时(shí)，電(diàn)阻就(jiù)發(fà)生(shēng)改變(biàn)。因(yīn)此(cǐ)，半導體(tǐ)陶瓷廣泛用(yòng)作(zuò)傳感(gǎn)器材料，用(yòng)来(lái)制作(zuò)热(rè)敏電(diàn)阻等電(diàn)子元(yuán)器件(jiàn)。
