随着新型電子元器件正在向片式化、微型化、高頻化、宽頻化、高精度化、集成化和綠色环保的方向發展，作为元件之一的MLCC産品也向微型化、高比容化、高温、高可靠性等的方向發展。要达到这些性能要求，需要研究的重點之一就是钛酸鋇(BaTiO3)材料。钛酸鋇電介質材料具有優良的介電性能，其介電常數大，介質損耗低，介電可调性好，通过引入微量改性化合物，可以在很宽的範圍内调整材料的介電常數和居里温度。通过调整超细钛酸鋇粉體颗粒的大小，可以制得超薄的電容器陶瓷介質。本文主要研究在相同改性添加材料的基础上，钛酸鋇颗粒大小对MLCC産品性能的影響。

     實验：

     陶瓷粉的制備

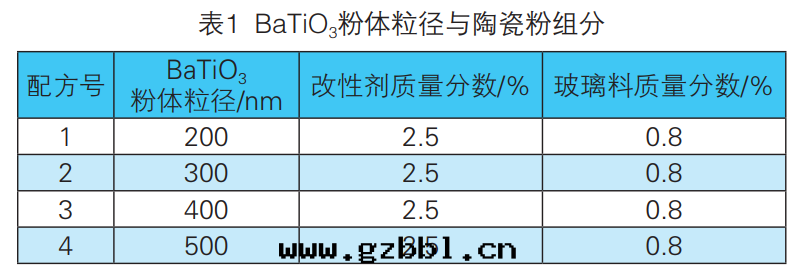

     采用水热法制備不同粒徑的BaTiO3粉體(純度大于99.9%，Ba与Ti摩爾比为0.998～1.000，晶胞參數c/a大于1.002)，分别按相同比例与改性化合物進行混合，得到不同粒徑的瓷粉，不同粒度BaTiO3的各陶瓷粉組成見表1。
     粒徑200nm和400nmBaTiO3粉體的掃描電子顯微鏡(SEM)图像如图1所示。

     MLCC樣品制作

     取表1中的各種粒度的瓷粉各5kg分别与有機溶劑(甲苯与無水乙醇的比为1:1)、黏合劑(PVB樹脂与瓷粉的比为7:100)，以及其他改性氧化物混合，通过砂磨機高速研磨分散形成陶瓷漿料，用超平整高精度薄膜流延機制成8μm的介質膜，在介質膜上用鎳電极漿料印刷内電极，用叠层機往复錯位地叠出250层介質膜，經等静壓致密化後切割成陶瓷生坯，将陶瓷生坯在氮气氛下加热到450℃，排胶40h後，再用鐘罩爐燒結成陶瓷芯片，将陶瓷芯片倒角抛光、封端、燒端、電鍍後，制作出标称電容量4.7μF、額定電壓100V的1210規格(长宽厚为3.2mm×2.5mm×2.5mm)MLCC樣品。

     結果与讨論:

     按表1的各組要求制作MLCC産品，因为颗粒大小不同，燒結成瓷的温度有一定的差异，其他工藝基本相同。一般来说，粉體粒徑越小，其表面活性越大，燒結越容易進行，燒結温度較低。在使用相同改性添加劑(Dopant)情況下，对表1中不同粒徑的BaTiO3粉體分别制定合适的燒結温度，以保證瓷體致密，並且瓷體晶粒生长均勻(如图2所示)。       不同粒度对常温下MLCC介電常數(DK)和損耗因數(Df)的影響

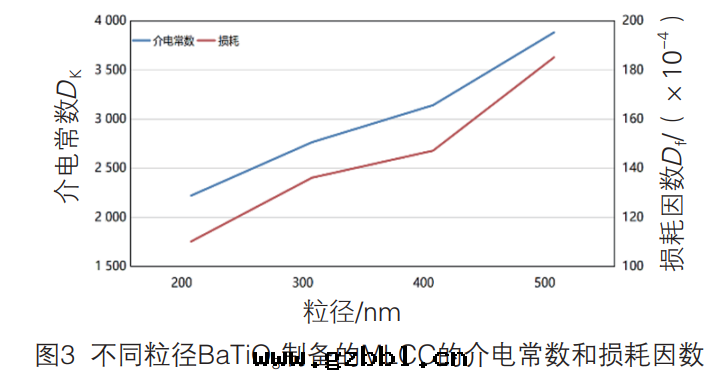

     從图3曲線可以看出，産品介電常數和介電損耗都是随着BaTiO3粒徑增大而增大。水热法合成BaTiO3粉體的过程中，晶粒的生长是由立方相向四方相轉變，並且四方相含量会随着陶瓷晶粒尺寸的增大而增加，而四方相具有較高的介電常數，所以粉體粒徑較大时，MLCC表現出較高的介電常數。
     另一方面，随着晶粒尺寸的減小,單位體積内低介電常數的晶界所占的比例将明顯增加，高介電常數的晶粒芯所占比例将降低。另外，小晶粒尺寸的BaTiO3粉料比表面積更大，与改性劑的接觸更充分更均勻，燒結後，改性劑的滲透使得晶界的占比進一步增加。低介電常數的晶界數量增加对産品的介電性能起到“稀释”的作用。综上所述，在200nm～500nm尺寸範圍内，BaTiO3粉料粒徑越小，所制備的MLCC産品的介電常數越低，損耗也随之降低。

     不同粒度对MLCC擊穿電壓和绝緣電阻的影響

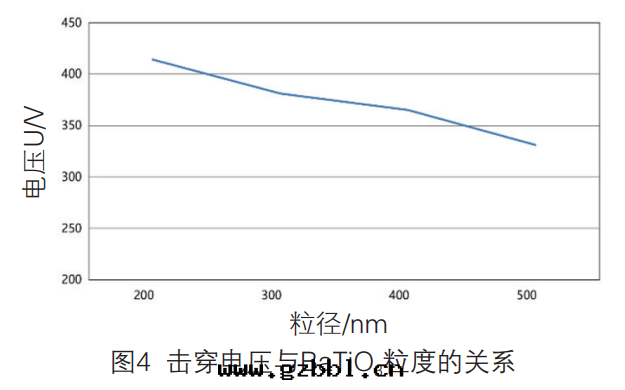

     以200V/s的升壓速率測試産品的擊穿電壓，結果如图4所示。

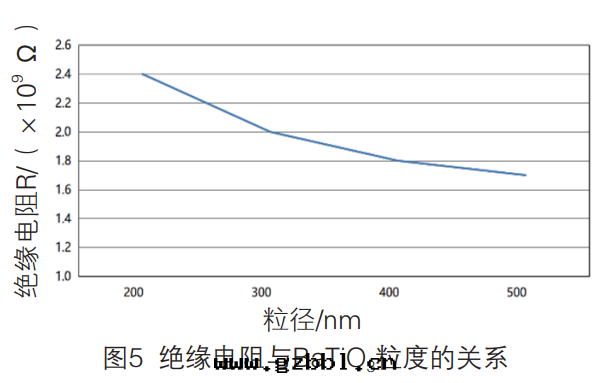

     在額定電壓下測試産品的绝緣電阻，結果如图5所示。
     随着晶粒尺寸的減小，绝緣電阻和擊穿電壓都随之上升。为防止鎳内電极氧化，在産品燒結过程中需要使用含H2的還原性气氛，H2含量的高低是影響産品绝緣性能好壞的最主要因素之一。由于表1的四組産品在相同的气氛下燒結，所以绝緣電阻都處于同一數量級。然而，如前所述，使用晶粒尺寸越小的産品介質层中晶界占比越大，晶界的高绝緣特性使得越小的晶粒産品具有更好的绝緣性能和耐壓特性，于是表1的四組産品的绝緣電阻仍然表現出顯著差异。

     不同粒度对温度特性的影響

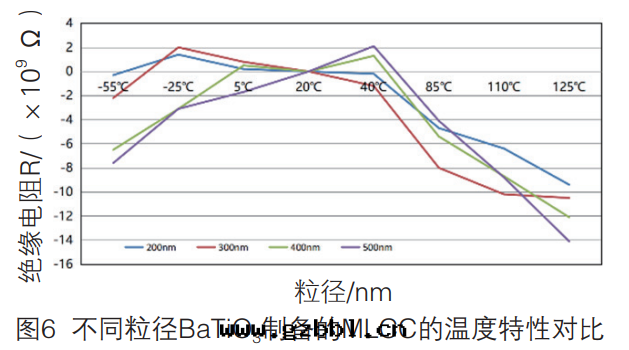

     图6是表1各組不同粒徑BaTiO3所制備的MLCC的容量随温度變化的曲線。
     可見晶粒尺寸越小，産品的容量變化率—温度曲線越平坦。一般認为，由于改性劑的存在，燒結後的産品介質层中的晶粒是以“芯-殼”的結構形式存在，具有“芯-殼”結構的BaTiO3具有平坦的介温曲線。研究表明，“芯殼”結構的BaTiO3高温介電常數由晶粒芯的體積分數決定，而低温介電峰的強度則由晶粒殼的體積分數決定。起始BaTiO3粉料粒徑将影響晶粒殼的體積比例，在200~500nm範圍内，晶粒尺寸越小，晶粒殼體積占比越大，晶粒芯體積占比越小，使得産品在低温段和高温段的容量變化率越小，温度特性越好。

     不同粒度对MLCC的加速老化(HALT)的影響

     由于MLCC的實際使用壽命时間較长，壽命可通过对其電壓和温度的加速来進行預測。以實验中測定的温度和電壓等數據作为參數運用阿列纽斯公式(Arrhenius Equation)可推算出産品在市场應用环境下的使用壽命。
     式中：LX为市场應用預估壽命；LH为加速試验截尾时間；VX为市场應用電壓；VH为加速試验温度；TX为市场應用温度；TH为加速試验温度；K为玻爾茲曼常數；Ea为激活能；n为電壓加速因子。

     根據經验，一般MLCC的Ea取值在1.0~1.5之間，n取值在3~5之間。本次實验Ea=1.2eV，n=3.5可認为近似正确。

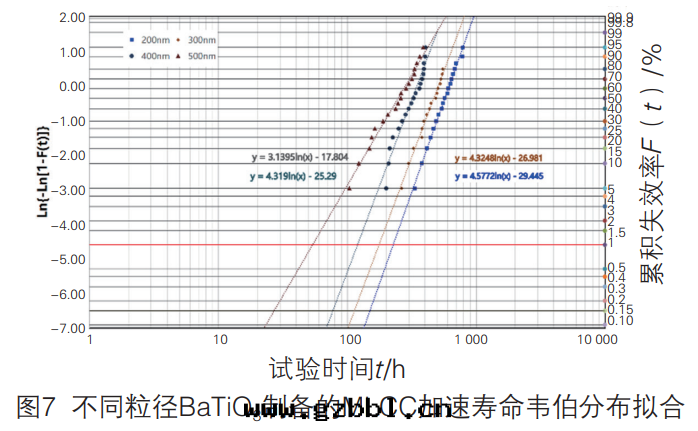

     實踐与數學理論表明，MLCC的失效分布可近似地用韦伯分布(Weibull Distribution)来加以描述。图7是四組樣品的加速壽命實验韦伯分布拟合曲線。

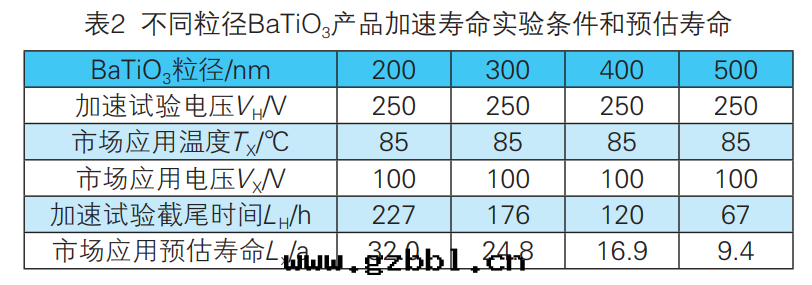

     根據拟合數據計算可得到每組樣品的加速試验截尾时間，從而推算出樣品的實際使用壽命，見表2。
     随着所使用的BaTiO3晶粒尺寸的減小，産品的實際使用壽命顯著增加。

     結論:

     BaTiO3粉料粒徑大小对MLCC産品的性能有決定性的影響。随着所使用的粉體粒徑的減小，産品的介電常數減小，損耗也随之減小。小粒徑的産品具有較好的绝緣和耐電壓特性，並且其温度特性也有一定的變化。值得注意的是，BaTiO3粉料粒徑会对産品的使用壽命有較大的影響，小粒徑的BaTiO3産品使用壽命将顯著延长。因此，在200~500nm尺寸範圍内，使用小粒徑的BaTiO3粉料可顯著提升MLCC産品的電性能和可靠性。
